USB PIC programátor

Pro své projekty s procesory PIC jsem používal programátor typu JDM, který se připojoval k počítači prostřednictvím sériového portu. S postupnou výměnou počítačů jsem byl díky absenci sériového portu nucen se porozhlédnout po USB programátoru. Po zkoušení jsem si nakonec oblíbil usbpicprog, což je open source projekt založený Fransem Schreuderem. Vlastní konstrukce je poměrně jednoduchá, založená na PIC18F2550. Silnou stránkou tohoto projektu je programovací software, který je přehledný, multiplatformní (Linux/Win) a dokonce má i český překlad.

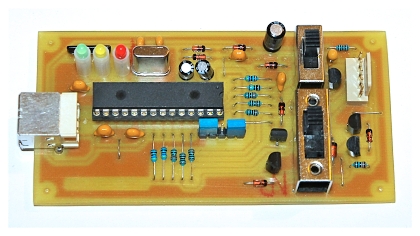

První prototyp jsem zapojil na jednostranné desce plošných spojů. Na rozdíl od originální konstrukce jsem na desku přidal také přepínače, kterými se mění výstupní napájecí napětí z 5V na 3,3V a programovací napětí VPP lze nastavit na 12V, 9V nebo 3,3V.

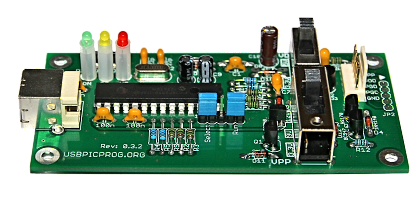

Po ověření návrhu jsem nechal vyrobit profesionální plošný spoj s potiskem.
