Fan regulator

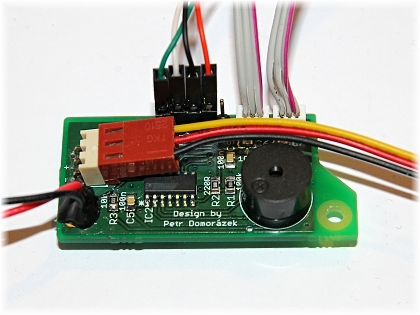

Narozdíl od komerčně dostupných řešení je následující regulátor 12V počítačového ventilátoru řízen mikroprocesorem. Teplotu je možno snímat na dvou místech lineárním termistorem MCP9700. Pro každou měřenou zónu lze nastavit jinou hraniční teplotu, kdy se ventilátor rozběhne.

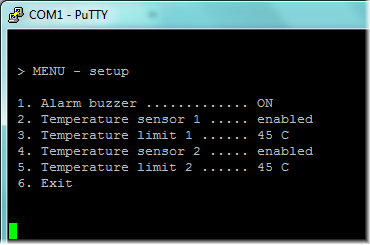

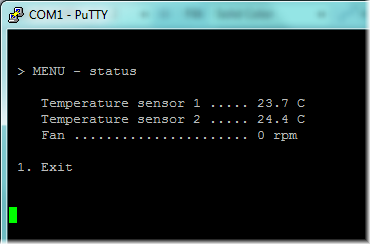

Změna nastavení regulátoru se provádí prostřednictvím jednoduchého terminálu a kabelu s integrovaným převodníkem USB-RS232TTL.

Při připojení napájecího napětí je proveden test ventilátoru, zda se roztočí. Integrovaní piezo měnič slouží pro akustickou signalizaci nefunkčního ventilátoru. Tu lze však prostřednictvím terminálu vypnout.

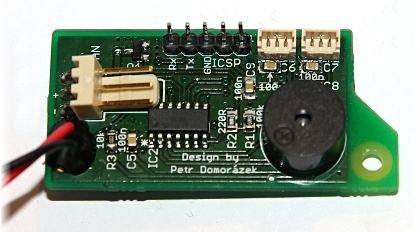

Design tohoto prototypu je rozměrově upraven do set top boxu značky Dreambox. Teplota je snímána na procesoru a digitálním DVB-S tuneru.
